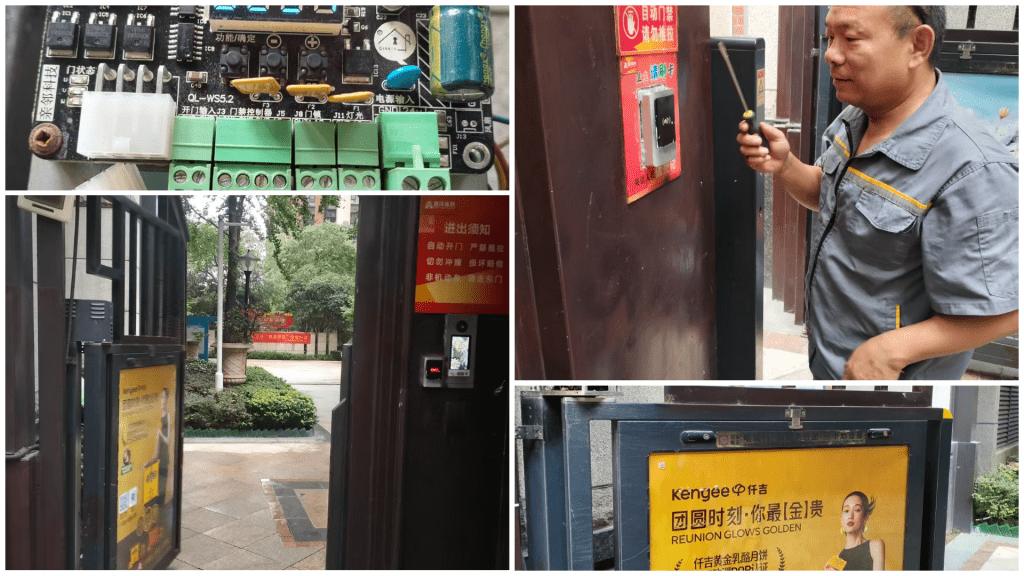

远洋K5 小区南门出入口平开式自动门机

一、系统设备组成

  • 控制主板:亲邻科技 QL-W5S2

  • 电机:亲邻科技 QL-2460 自动门电机(AC220V,带减速)

  • 门禁设备:独立刷卡机 / 出门按钮 / 可视对讲门口机

  • 红外对射:安全防夹传感器

  • 遥控模块:TUNING K61201A(433MHz)

  • 磁力锁:接门禁电源,常闭吸合,断电开锁

  • 广告牌:由控制主板 DC24V 辅助电源供电

  • 门禁电源:DC12V,专门给刷卡机和磁力锁供电


二、控制主板(QL-W5S2)端子与接线

电源端子
  • AC220V L/N → 系统主电源输入

  • DC24V 输出 → 供广告牌、红外传感器

  • GND → 公共接地

信号输入端
  • PUSH(开门输入)

    • 刷卡机继电器 COM–NO → 接 PUSH

    • 出门按钮 → 接 PUSH

    • 遥控模块 NO–COM → 接 PUSH

    • 红外对射(触发开门模式时) → 接 PUSH

    • 功能:短接 PUSH 即触发电机开门。

  • K4 消防输入(可选)

    • 火警时保持常开 → 触发后强制开门。

电机输出端
  • U/V/W → 接 QL-2460 电机

  • 接地端子 → 黄绿线接机壳

J11 – 灯光/广告牌
  • +24V / GND / LAMP

  • 广告牌正极 → +24V

  • 广告牌负极 → LAMP

  • 主板控制广告牌亮灭。


三、电机(QL-2460)说明

  • 品牌:亲邻科技

  • 型号:QL-2460

  • 类型:交流感应电机 + 蜗轮蜗杆减速机构

  • 额定电压:AC220V

  • 功能:驱动门体自动开关。


四、磁力锁接线与工作原理

接线方法
  • 磁力锁正极 → 门禁电源 NC

  • 磁力锁负极 → 门禁电源 END

工作原理
  • 关门状态:门禁电源 NC–END 输出 12V,磁力锁通电吸合,上锁。

  • 开门动作:刷卡机/按钮/遥控/红外 → 触发 PUSH → 主板驱动电机开门,同时门禁电源切断 NC 输出 → 磁力锁断电释放,门被打开。

  • 关门动作:延时后电机反转关门 → 门禁电源恢复 12V → 磁力锁重新吸合上锁。


五、红外对射

  • 电源:取主板 DC24V 输出

  • 信号:NO/NC

  • 接线:信号接 PUSH(或并联在安全输入,根据需求设定)

  • 作用:关门过程中有人经过时,保持门处于开启状态,防止夹人。


六、遥控模块(K61201A)

  • 电源输入:DC 5–28V(取自门禁电源或主板 DC24V 输出)

  • 输出:NO/COM 干接点

  • 接线:NO/COM → 主板 PUSH

  • 功能:接收遥控器信号,瞬时闭合 → 触发开门。


七、广告牌供电
  • 主板 DC24V → 广告牌 LED 电源

  • 接法:广告牌正极 → +24V;负极 → LAMP

  • 由主板统一控制广告牌亮灭。


八、完整系统工作流程

  1. 触发开门

    • 刷卡机 / 出门按钮 / 遥控器 / 红外 → 信号输入 PUSH

    • 控制板驱动电机 → 门体打开

    • 同时门禁电源断开 NC–END → 磁力锁释放

  2. 安全保护

    • 红外触发 → 控制板保持开门,禁止关门

  3. 自动关门

    • 延时结束 → 电机反转 → 门关闭

    • 门禁电源恢复 NC–END 输出 → 磁力锁重新吸合上锁

  4. 广告牌运行

    • 广告牌由 DC24V 辅助电源供电

    • 与门控系统同步工作。


✅ 这样处理后,逻辑是:

  • 磁力锁 → 始终由门禁电源 NC–END 提供 12V(失电解锁);

  • 所有开门信号 → 全部接主板 PUSH

  • 电机 → 主板直接驱动

  • 广告牌 → DC24V 输出控制

┌──────────────┐
│ AC220V 电源 │
└─────┬────────┘

┌─────▼─────┐
│ 主板 QL-W5S2 │
└─────────────┘
电源输入 L/N │
电机输出 U/V/W ────────► QL-2460 电机
DC24V 输出 +24V ───────► 广告牌正极
LAMP ───────► 广告牌负极
GND

┌─────────────┐
│ PUSH 输入 │◄───────────── 出门按钮 NO/COM
│ │◄───────────── 刷卡机 NO/COM
│ │◄───────────── 遥控模块 NO/COM
│ │◄───────────── 红外对射 NO/COM
└─────────────┘

┌──────────────────┐
│ 门禁电源 DC12V │
│ │
│ +12V ──► 刷卡机电源正极
│ GND ──► 刷卡机电源负极
│ │
│ NC ──► 磁力锁正极 (+)
│ END ─► 磁力锁负极 (–)
└──────────────────┘

逻辑流程
  1. 关门状态

    • 门禁电源 NC–END 输出 12V → 磁力锁吸合,上锁

    • 电机停止,门保持关闭

    • 广告牌持续供电显示

  2. 触发开门

    • 刷卡机 / 按钮 / 遥控 / 红外 → 信号送入 PUSH

    • 主板驱动电机 → 门体开启

    • 门禁电源切断 NC–END → 磁力锁失电,锁释放

  3. 自动关门

    • 延时结束 → 主板驱动电机反转 → 门关闭

    • 门禁电源恢复 12V → 磁力锁吸合,再次上锁

  4. 广告牌运行

    • 广告牌由 +24V / LAMP 控制

    • 主板保持电源输出 → 广告牌同步运行


这样画出来,你的整个系统关系一目了然:

  • 电机走 U/V/W

  • 磁力锁走门禁电源 NC–END

  • 所有触发信号走 PUSH

  • 广告牌走主板 DC24V+LAMP
