远洋 K5 高压配电系统总体情况
远洋 K5 高压配电系统总体情况远洋御峰 K5 项目的供配电系统由 中心高压配电房 和 1 号、2 号专用配电房 组成。
中心高压配电房：这是整个小区的电力枢纽，承担来自上级电网的高压电源汇集与分配任务。本配电房内只设高压设备，不直接供电，而是将 两路 10kV 高压进线 通过进线柜、计量柜、母联柜和出线柜分配给 1 号和 2 号配电房。母联柜通常分闸运行，在一路进线故障时可合闸切换，保证供电的连续性和灵活性。
1 号配电房：接收来自中心高压配电房的高压电源，通过两台 10kV/0.4kV 变压器 降压后，主要为小区 公共区域与物业自用电 提供电力，不包括住户家庭用电。包括公区照明、电梯、消防系统、泵房等负荷。两台变压器之间通过低压母联实现互为备用，满足 N-1 运行要求。此外，配电房内还设有低压开关柜、补偿柜、控制柜等，保障电能质量和运行安全。
2 号配电房：其结构与 1 号配电房基本相同，因此不再赘述。
1 号配电房概述
远洋 K5 的 1 号配电房采用 双电源分段供电模式，由 两路 10kV 高压电源 分别引入，通过各自的高压进线柜接入系统，并在低压侧配置 2 台 800kVA 干式变压器。两台变压器分别将电压降至 0.4kV，用于小区的公共设施和物业用电，包括公共照明、消防水泵、电梯、地下车库通风等，不涉及业主家庭的日常用电。
在低压系统中，每一路电源和变压器均配置有 进线柜、配电柜和电容补偿柜，以实现电能的合理分配并提升功率因数。两段低压系统通过 一台母联柜 实现互为备用，当一段系统发生故障或需要检修时，另一段可通过母联方式保障关键负荷的持续供电。
整体系统满足 N-1 运行要求：当一路高压电源或一台变压器退出运行时，另一套设备仍能承担主要负荷，保证系统供电的可靠性。由于两套系统构成完全对称，除母联柜仅一台之外，下面介绍为一侧部分，另一侧部分不再赘述。
中德对比
在中国住宅小区，像远洋御峰 K5 这样的 双电源分段供电模式 十分常见。所使用的柜体虽然多为 环网柜型号，但更多是出于 经济性和空间紧凑性 考虑，并未真正形成闭合环网。其运行以 人工巡检与手动切换 为主，自动化程度有限。
在德国，类似的住宅或公共建筑更强调 电力系统的冗余与自动化。常采用真正的 环网供电 或 模块化开关站结构，并结合 SCADA/Leitstelle 系统 实现远程监控与自动切换。相比中国，德国的系统具有更高的 自动化水平 和更严格的 标准化要求，运行人员的职责更多集中在 维护与监督，而非日常的手动操作。
高压进线柜（XGN15-12 型，2G2）
位置与作用
进线柜位于环网柜组的前端，是整个高压供电系统的入口。它的主要功能是将来自 10kV 电网的电源安全、可靠地接入配电室，并通过负荷开关、隔离刀闸、接地开关等一次设备实现控制与保护。
主要结构与元件
进线柜的面板上方设有操作面板，带有模拟一次接线图，红色线路标识清晰显示电流的流向。
配置两把旋钮：分别控制负荷开关和接地开关，用于电源通断和接地操作。
装有小型数显表（多功能电力仪表），实时显示高压侧的电压、电流等运行参数。
隔室结构分为：
母线室：汇集来自电源的 10kV 母线。
断路器/负荷开关室：主要配置 SF6 负荷开关，具备一定灭弧能力。
电缆室：用于固定引入电缆头，并设有电缆接地端子。
继电保护与控制室：安装电压互感器（PT）、电流互感器（CT）以及二次继电保护装置。
操作逻辑
送电操作：先确认接地开关分闸 → 合上负荷开关 → 母线带电。
停电操作：先分闸负荷开关 → 验电 → 合上接地开关 → 实现安全接地。
安全闭锁
进线柜具备典型的“五防”联锁功能：
防止带负荷拉隔离；
防止误入带电间隔；
防止误分合断路器；
防止带电合接地刀；
防止接地刀带电合闸。
这些安全措施在中国和德国都是强制性要求。德国通常依据 VDE/IEC 标准执行，并且部分场合要求增加电磁闭锁装置，进一步提升操作安全性。
接线方式
进线电缆从 10kV 电网进入 → 电缆头接入进线柜 → 电流互感器采样 → 负荷开关控制 → 汇入母线。
高压出线柜（XGN15-12 型，2G4）
位置与作用
出线柜的主要任务是将母线上的电能输送至下级负荷，连接至变压器。在本项目中，2G4 出线柜的核心功能是为 800kVA 干式变压器供电，相当于整个低压供电系统的电源入口。
面板元件
电流表：实时显示出线电流，用于监测变压器高压侧的负荷情况。
操作旋钮：
一只控制负荷开关（分/合闸）；
一只控制接地开关。
指示灯：
红灯 → 合闸运行；
绿灯 → 分闸状态；
黄灯 → 接地或故障状态（视设计而定）。
内部设备
出线电缆通过电缆室连接至变压器高压套管。
配置 电流互感器（CT），为继电保护与监控系统提供实时信号。
装设 避雷器，用于吸收操作过电压和雷电过电压，保护变压器安全。
操作规程
正常投运：检查柜门闭合 → 确认接地刀处于分闸 → 合上负荷开关 → 变压器高压侧得电。
停运变压器：分闸负荷开关 → 验电 → 合上接地刀 → 实现可靠接地。
中德对比
在中国住宅小区配电房中，XGN15-12 型环网柜被广泛使用，特点是经济实用、结构紧凑，但主要依赖人工操作与巡检。
在德国，更常见的是 RMU（Ring Main Unit，环网单元），采用 全绝缘、全密封设计（多为 SF6 或固体绝缘），体积更小巧，几乎免维护，同时普遍支持 电动操作与远程监控，自动化水平和系统冗余度更高。
变压器（SCB10-800/10 型，容量 800 kVA）
型号参数
型号：SCB10-800/10
容量：800 kVA
电压等级：高压 10.5 kV（分接档：10.5、10.2、10.0、9.8、9.5 kV）；低压 0.4 kV
联结组别：Dyn11
频率：50 Hz
冷却方式：ANAF（自然风冷 + 强迫风冷）
阻抗电压：6.0 %
出厂日期：2017 年
1. 原理与作用
变压器的核心任务是将 10 kV 电压降至 0.4 kV，以满足小区和商业设施常规电气设备的用电需求。
高压侧（一次侧）：由 XGN15-12 出线柜供电，输入电压约 10 kV。
低压侧（二次侧）：输出 400 V，通过低压开关柜分配到动力、照明、电梯、空调、消防等各类负荷。
Dyn11 接线方式：高压侧为三角形接法，低压侧为星形接法并引出中性点，相位差 30°。优点是能抑制三次谐波，并可为低压单相负荷提供中性点。
2. 运行特点
容量 800 kVA：最大可带 800 kVA 负荷；按功率因数 0.85 计算，对应的有功功率约 680 kW。
阻抗电压 6 %：决定了短路电流大小，关系到低压开关柜的分断能力与保护配置。
冷却方式：自然风冷时长期运行；当启动强迫风冷装置（风机）时，可短时提升约 25% 的输出能力。
干式变压器：采用环氧树脂浇注绝缘，安全环保，适合住宅区和高层建筑使用；缺点是耐短路能力相对较弱，对通风与散热要求较高。
3. 运行注意事项
严格监控 温度显示，顶层绕组温度不应超过 155℃。
当温度升高时，应自动或手动启用风机。
避免长期超负荷运行，以防绝缘加速老化。
定期清理变压器外壳灰尘，保持良好通风散热。
运行中应检查低压母排及接头温升情况，可使用红外测温进行检测。
4. 中德对比
在中国，小区配电房多采用 SCB 系列干式变压器，运行管理依赖人工巡视和定期维护。
在德国，住宅或公共建筑中也常用 800–1000 kVA 干式变压器，但多为 全密封环氧树脂浇注型，配备 智能温控与远程监测模块，可直接接入 SCADA 系统。运行管理更强调 自动化与标准化，日常人工巡视较少，主要依靠 定期热成像检测与绝缘性能测试 来保证设备可靠性。
低压配电系统 —— 总配电柜
位置与作用
低压总配电柜位于 变压器低压侧出口的第一道开关位置，是整个低压供配电系统的“总入口”。它相当于 低压系统的总开关，决定着所有下级回路是否带电。
核心元件
框架断路器（ACB）：一般为 1000A 或 1600A 的万能式断路器，可带电动操作和智能保护单元。
具备 过载、短路、欠压保护 功能，在异常情况下能自动切除电源，确保下级母线与回路的安全。
功能作用
控制和保护整个低压系统的总电源。
在检修低压母线或下级配电柜时，可将该断路器分闸，形成安全隔离。
断路器可与消防系统联动，在发生火灾时自动切除非消防负荷，确保消防设备独立供电。
面板配置
电流表（三块）：分别显示 A、B、C 三相电流。
电压表（一块）：显示母线电压（400 V）。
指示灯：
绿色：运行状态；
红色：故障或跳闸状态；
黄色：合闸状态。
运行特点
正常情况下，断路器合闸，母线保持带电。
当发生 过载或短路 时，断路器会自动跳闸，保护母线和下级设备。
在需要维护或故障隔离时，可手动分闸，确保操作人员安全。
中德对比
在中国，小区低压总配电柜多采用国内品牌的框架断路器，功能以 基本保护和人工巡检 为主。
在德国，低压进线柜被称为 NSHV（Niederspannungshauptverteilung，低压总配电柜），通常选用 施耐德、西门子、ABB 等国际品牌，带有 通讯接口与智能监控功能，可实时上传电流、电压、功率因数等运行数据至 SCADA 系统。这样不仅提高了运行的自动化程度，也大大减少了人工巡检的频率。
电容补偿柜（低压无功补偿装置）
位置与作用
电容补偿柜通常安装在低压总配电柜之后，与配电母线并联。它的作用是对低压系统的无功功率进行补偿，提高功率因数，减少线路损耗，提升供电效率。
核心元件
低压并联电容器：通常按组分段投切（如 30kvar、50kvar 模块），通过投切组合实现无功补偿。
投切开关：早期使用接触器，现代多采用复合开关或晶闸管开关，避免涌流冲击。
功率因数控制器：自动检测母线功率因数，根据设定值（如 0.95）自动投切电容器。
保护装置：包括熔断器、放电电阻、过压/过流保护等，保证电容器安全运行。
功能作用
提高功率因数，通常由 0.7~0.8 提升到 0.95 以上。
降低无功电流在线路上的损耗，节省电费。
稳定电压，改善电能质量。
避免供电局因功率因数低而罚款。
面板配置
电流表/电压表：监测补偿前后的运行电流和电压。
功率因数表或数显仪表：实时显示系统的功率因数。
指示灯：显示电容器组的投切状态（投入/切除）。
控制器显示屏：设定目标功率因数，监测电容器运行状态。
运行特点
补偿是分组投切的，不是一次性全投入。
控制器会根据负荷变化动态调整电容组的投切，避免过补偿或欠补偿。
电容器在退出运行时必须通过放电电阻迅速放电，保证安全。
电容柜需定期检查膨胀、漏液、温升等情况。
中德对比
在中国，小区常用的电容补偿柜多为传统接触器投切 + 电容器组的组合，经济实用，但可能存在投切涌流和谐波影响。
在德国，电容补偿系统更注重 智能化和谐波抑制，多采用 晶闸管无触点开关（零电压投切），配合 滤波电抗器，不仅补偿无功，还能抑制谐波。整体系统常与 能源管理系统（EMS） 集成，实现自动化和远程监控。

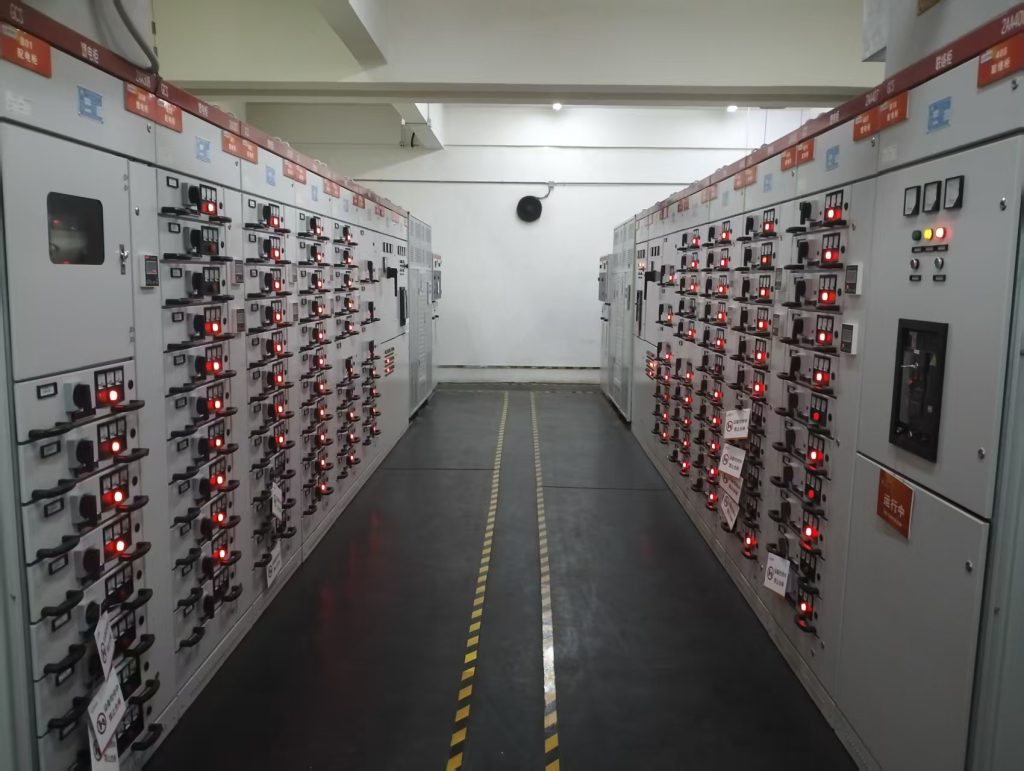

分配电柜（低压出线配电柜 / 抽屉式开关柜）
位置与作用
分配电柜安装在低压总配电柜之后，是整个小区公共用电的“分配中心”。它的作用是把总母线的低压电能分成若干分支回路，分别供给 电梯、消防水泵、送风与排烟风机、公共照明、地下车库照明、排污泵等 负荷设备。
在远洋 K5 项目中，分配电柜采用 抽屉式开关柜（MCC, Motor Control Center），便于集中管理和独立维护。
核心元件
抽屉单元：每个回路独立安装在抽屉单元内，配有断路器、接触器、热继电器、指示灯等，可整体抽出进行检修或更换。
塑壳断路器（MCCB）/小型断路器（MCB）：作为每个分支回路的控制与保护装置。
母线系统：纵向母线提供主电源，水平母线将电能分至各个抽屉回路。
辅助接线端子与控制回路：部分动力回路（如消防泵、风机）配有控制回路，可与消防联动系统实现远程强切控制。
功能与特点
模块化管理：每个负荷一个抽屉单元，检修或更换时可单独抽出，不影响其他回路运行。
独立保护：每一路回路都具备过载与短路保护，某一路故障不会影响全柜供电。
三相平衡：可根据不同负荷合理分配，避免单相过载。
运行直观：抽屉面板设有运行、故障、分合闸指示灯，运行状态一目了然。
安全可靠：抽屉柜设计了机械与电气联锁，避免带电抽出抽屉，保证操作安全。
面板配置
分路开关位置指示（合/分/检修），直观显示抽屉单元状态。
电流表/电压表：部分重要回路带独立电流表，监测负荷电流。
标识牌：每个抽屉都应标注用途，如“电梯 1#”、“消防泵 2#”、“车库照明”等。
运行指示灯：红/绿/黄灯分别显示运行、停止、故障/接地等状态。
操作规程
送电前检查：确认负荷正常，抽屉处于工作位置。
检修操作：先拉开分路断路器，再把抽屉退到检修位置，最后断开总开关。
恢复运行：先合总开关，再逐个投入抽屉回路，避免冲击电流过大。
中德对比
中国：住宅小区常用的分配电柜多为 抽屉式开关柜（如 GCS、MNS、GCK 系列），特点是经济实用，满足分路保护需求。但在一些小区，回路标识和运行监控还不够完善，依赖人工记录与巡检。
德国：分配电柜（Unterverteilung, UV / MCC）设计更为 标准化与智能化。所有分支回路都有清晰负荷标识，并广泛采用 智能断路器、测量模块，运行数据可上传至 能源管理系统（EMS）。大多数抽屉柜支持电动操作和远程监控，自动化水平更高，维护人员主要做定期检验与功能测试。
低压母联柜（0.4kV 母联柜）
位置与作用
低压母联柜安装在低压配电室（0.4kV 侧）的两段母线之间，是小区低压供配电系统中的重要设备。
它的作用是 把两台变压器的低压母线连接起来，并根据运行需要选择 分开运行 或 并列运行：
分开运行：正常情况下，两台变压器各自带一段母线，互不干扰。一台变压器或母线发生故障时，不会波及另一侧，提高了系统运行的安全性。
并列运行：当一台变压器需要检修或退出运行时，可以通过合上母联柜的断路器，把两段母线连通，由另一台变压器带全负荷运行，保证小区公共设施（如电梯、照明、消防泵、风机等）的连续供电。
运行特点
母联柜通常装有 低压框架断路器（ACB），具备短路、过载、欠压等保护功能。
操作原则：合闸母联前，必须确认两段母线的 电压、电流、相位一致，否则会产生环流，影响设备安全。
满足 N-1 运行原则：即在一台变压器退出时，另一台通过母联柜承担主要公共负荷，确保供电连续性。
中德对比
中国：住宅小区的低压母联柜操作多由运行人员手动管理，定期巡检，必要时人工切换，并在运行台账中做好记录。部分柜子虽然具备自动切换功能（ATS），但实际使用中仍以人工操作为主。
德国：低压母联柜通常与 自动化监控系统（SCADA/Leitstelle） 联动，能自动识别电源状态。一旦检测到一侧变压器或母线掉电，系统会自动投入母联断路器，实现 快速无缝切换，极大提升了供电可靠性，也减少了人工操作带来的风险。
