中心高压配电房 —— 远洋K5

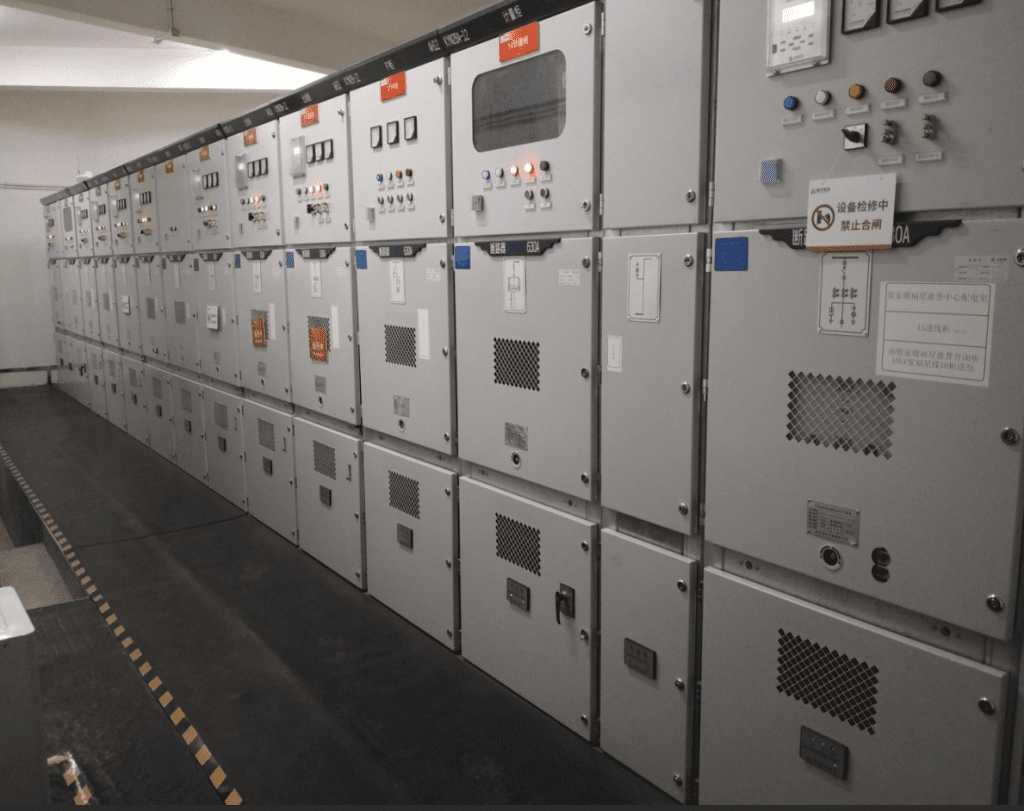

远洋御峰 K5 的中心高压配电房是整个供电系统的枢纽，典型配置包括：进线柜、计量柜、出线柜、母联柜以及隔离柜/备用柜。进线柜负责接收上级供电部门的 10kV 高压电源；计量柜内装有电压互感器（PT）、电流互感器（CT）及电能表，用于电能的计量和监控；出线柜则将高压电分配到各个专用配电房的变压器；母联柜连接两段母线，通常处于分闸运行状态，仅在切换时短时合闸；隔离柜或备用柜则用于备用回路或在检修过程中提供隔离操作。

在两侧的 1 号和 2 号专用配电房中，各自配置两台 10kV/0.4kV 变压器，将高压降为低压后供给小区的公共设施用电。两台变压器之间通过低压母联实现互为备用，满足 N-1 运行要求。此外，系统还配置了 高频开关电源屏，为保护和控制回路提供稳定的直流 110V 电源。

在中心高压配电房的 15 面柜体中，功能分布如下：

• 1 号进线柜（A 段）：引入第一路 10kV 电源，来自上级供电部门，是 A 段母线的主进线。

• 2、3 号计量柜（PT 柜）：提供母线电压信号，送至电能表、继电保护及自动化系统；部分情况下也承担电能计量功能。

• 4、5、6 号出线柜（A 段出线）：将电能从 A 段母线馈出，分配至 1 号、2 号专用配电房及部分公用负荷。

• 7 号母联柜：连接 A 段与 B 段母线，平时分闸独立运行，必要时可合闸互供，保证供电连续性。

• 8 号隔离柜：用于检修和操作时的电气隔离，形成可见断口，确保运行与维护安全。

• 9、10、11 号出线柜（B 段出线）：与 4、5、6 号对称，将电能从 B 段母线馈出，分配至 1 号、2 号专用配电房及其他公用负荷。

• 12 号柜（避雷器 + 电压互感器柜）：电压互感器提供电压信号；避雷器在雷击或操作过电压时泄放能量，保护母线及设备。

• 13 号隔离柜：与 8 号类似，用于 B 段回路的隔离与接地操作，保障检修安全。

• 14 号计量柜（B 段 PT 柜）：与 2、3 号功能相同，专门监测 B 段母线电压，并可作为电能计量依据。

• 15 号接地柜：用于检修时的接地操作，保证相关回路绝缘可靠，确保设备与人员安全。

• 16 号进线柜（B 段）：引入第二路 10kV 电源，作为 B 段母线的主进线，与 1 号柜形成双电源结构。

这种 分段母线结构 设计，在一路进线故障或检修时，可通过母联切换由另一侧电源带全负荷运行，从而保证小区公共设备及物业的持续供电。

中德对比

德国的中压配电房（通常为 10kV 或 20kV 系统）在逻辑设计上与远洋御峰 K5 的中心高压配电房高度一致，同样采用 双电源进线、母线分段和母联开关 的模式，以确保供电可靠性和灵活性。

但在实现方式上，中德之间存在一些差别：

• 设备形态：中国以独立高压柜为主，柜体较大、功能单一；德国多采用 环网柜（Ring Main Unit, RMU） 或紧凑型开关柜，体积更小，设备集成度更高。

• 电能计量：中国多设专用计量柜和电能表柜，由供电局和用户各自抄表；德国则普遍采用 智能电表和远程抄表系统（Smart Meter Gateway），人工抄表比例低。

• 避雷与接地：中国常在进线柜或 PT 柜内设置避雷器和接地刀；德国更倾向于在进线端集中安装 Überspannungsableiter（避雷器），并通过 Erdungsschalter（接地开关） 进行统一接地。

• 运行管理：中国以人工巡检为主，运行人员每日记录电流、电压和功率因数等；德国则依赖 SCADA/Leittechnik 自动化系统，人工巡检频率低，但每次检查必须严格按照 VDE 标准，并留存 Prüfprotokoll（检测记录）。

总结
远洋御峰 K5 的中心高压配电房在配置和运行逻辑上完全符合国际通行标准。与德国相比，两者在功能上没有区别，主要差异在于实现方式：中国更依赖人工巡检和独立柜体布置，而德国则注重自动化监控与模块化集成。
